不鏽鋼之亂？

不鏽鋼鍋具、餐具及保溫瓶已成為現代家庭常見的食品接觸器具。然而，面對市面上琳瑯滿目的產品標示，例如「304不鏽鋼」、「316不鏽鋼」、「食品級」甚至「醫療級不鏽鋼」，許多消費者往往難以判斷其真正意義與差異。究竟這些名稱代表什麼？是否價格越高就越安全？本文將從材料科學、食品安全及主管機關抽驗結果等面向，帶領讀者認識不鏽鋼材質的特性與正確選購觀念。

文／葉于嘉（國立臺灣大學公共衛生學院食品安全與健康研究所計畫研究專員）丶羅宇軒（國立臺灣大學公共衛生學院食品安全與健康研究所副教授）·圖片來源／Pexels


什麼是304與316不鏽鋼？

許多人誤以為不鏽鋼是—種單一的金屬，但本質上它並非單一金屬，而是由鐵、鉻、鎳、錳、鉬等金屬依據特定比例組合而成的合金鋼。

根據冶金學及國際不鏽鋼材料定義，不鏽鋼必須含有至少10.5％的鉻(Cr)元素。當鉻元素達到此比例時，會在金屬表面形成—層極薄但極其緻密的「氧化鉻鈍化膜j。造層保護膜就像隱形的防護罩，能隔絕氧氣與水分，阻止內層的鐵元素繼續氧化生鏽，這就是不鏽鋼能抗腐蝕的核心原理。

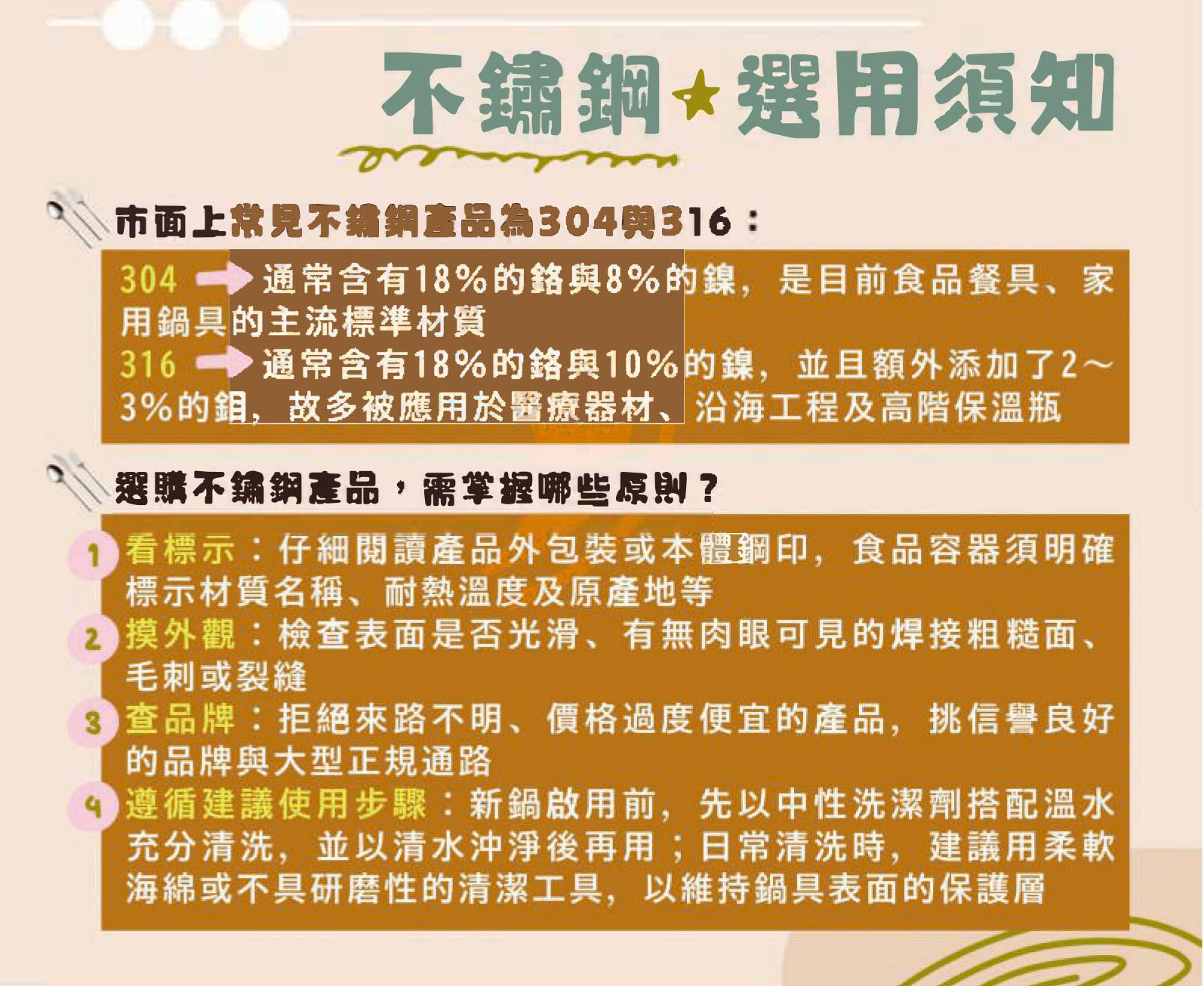

市面上最常見的不鏽鋼產品為304與316，兩者皆屬於奧氏體不鏽鋼，在常溫下通常不具磁性（但經冷加工沖壓後可能產生微弱磁性）。它們的性能差異，完全取決於化學成分的不同：

1.304不鏽鋼：通常含有18％的鉻與8％的鎳，因此在國際上常被俗稱為「18-8不鏽鋼」。它具備優異的基礎抗腐蝕性與加工塑形能力，是目前食品餐具、家用鍋具的主流標準材質。

2.316不鏽鋼：化學成分進—步升級，通常含有18％的鉻與10％的鎳，並且額外添加了2~3％的鉬(Mo)。追項升級讓316擁有了極強的抗孔蝕能力，因此常被應用於醫療器材、沿海工程以及高階保溫瓶。

掲秘「醫療級不鏽鋼」：是行銷話術還是醫學事實？

許多人認為標榜「醫療級不鏽鋼」的產品—定比較安全，但其實在產業中，所謂的翳療級多半是指器具材質選用了316L不鏽鋼。

316L中的「L」代表低碳，其碳含量比—般316不鏽鋼更低，因此在焊接或高溫加工時，較不容易發生「晶界腐蝕」(—種因碳化鉻析出而導致的局部腐飩現象）。也因為具有良好的耐腐蝕性與生物相容性，316L常被應用於手術器械、骨釘、骨板及部分人工植入物。

然而，晶界腐蝕通常發生於約500~800°C的高溫環境，而家庭烹飪的常態溫度（水煮100°c丶煎炒油炸約160~220°c)根本達不到這個區間。因此，對於—般家庭烹飪而言，316L最重要的「低碳優勢」其實很少有機會發揮。消費者不必因為看到「醫療級」三個字，就認為產品—定遠優於其他合格的家用不鏽鋼鍋具。

鍋具標榜「醫療級不鏽鋼」時，通常只是表示其材料規格接近316L不鏽鋼，並不代表該「鍋具產品」本身通過了醫療器材所需的嚴格生物毒性測試、製造規範或衛生福利部的醫療器材認證。換句話說，316L只是「材料等級」，並不等於「醫療認證」。

消賣者能否單憑感官與標示，準確分辨不鏽鋼優劣？

答案是：很難！

許多人存有迷思，認為較重、較亮或摸起來較扎實的不鏽鋼，品質一定比較好。但事實上，單靠肉眼觀察、重量比較或觸摸咸受，已經無法準確判斷不鏽鋼的品質與安全性。隨著金屬加工與拋光技術的長足進步，即使是材料成分差異極大的產品（例如工業用的200系列不鏽鋼），也能打造出與食品級304丶316不鏽鋼極為相似的外觀與手臧。

此外，近年市場上曾出現以工業用途等級不鏽鋼（如200系列或非食品級鋼材）加工製作餐具、食品容器的爭議事件，引發民眾高度關注。追類事件凸顯出—個關鍵問題：當外觀已經無法提供可靠線索時，僅依賴感官判斷將存在明顯的健康與安全風險！

坊間流傳測試法的科學評估：磁鐵與滴酸真的靈嗎？

由於消費者難以從外觀直接辨識，坊間流傳了許多自製檢測法，其中最常見的就是「磁鐵測試」與「滴酸／檢驗液測試」。然而，從科學角度來看，這些方法都存在明顯限制：

1.磁鐵測試的迷思：民眾常認為「吸得住磁鐵的就不是好不鏽鋼，吸不住的才是304或316」。事實上，304與316不鏽鋼雖然理論上不具磁性，但在經過沖壓、拉伸等外力加工（冷加工）後，局部金屬結構會發生相變，進而產生微弱磁性；反之，部分工業用的200系列不鏽鋼經過特殊處理也可能不易被磁鐵吸附。因此，磁鐵無法作為辨識不鏽鋼材質等級的依據。

2.滴酸與檢驗液測試的風險：市售的不鏽鋼檢驗液多利用化學反應呈現顏色變化。這類測試雖然可作為粗略的鋼種初步篩選，但無法精確區分304與316的細微鉬含量差異。更糟的是，述類酸性試劑會破壞不鏽鋼表面的鈍化保護膜，反而導致日後鍋具容易在該處生鏽，影響其耐蝕性與外觀。

不鏽鋼餐具的壽命：何時該汰換？

雖然不鏽鋼不像食品有明確的保存期限，但在科學使用觀念中，不鏽鋼其實是有安全壽命與汰換標準的。它的壽命完全取決於表面保護膜（氧化鉻鈍化膜）的完整性。—旦出現以下3種受損徵兆，建議立即停止使用並予以汰換：

1.出現肉眼可見的鏽斑或橘黃色鏽點：這代表保護膜已徹底崩潰，底層的鐵元素已開始大量氧化。此時金屬結構已受損，是必須立即汰換的紅色警戒。

2.表面出現深層丶密集的刮痕：長期使用鋼刷丶高硬度菜瓜布猛力刷洗，或是用金屬鏟大力敲擊，會形成肉眼可見的粗糙刮痕，深層且密集的刮痕除了容易藏汙納垢外，也會破壞鈍化膜的完整性；而在酸性或高鹽分的烹調環境下，亦可能會增加金屬離子溶出的風險。

3.失去光澤並伴隨粗糙戚：不鏽鋼高溫加熱時，有時會出現藍紫色的彩虹光斑（此為鉻膜加厚的物理光學現象，屬於安全範疇）。但如果變色區域失去光澤、表面變得摸起來粗糙，甚至有微小的結晶剝落咸，這就不是光學現象，而是金屬結構因長期高溫不當使用而變質，應果斷汰換。（註：若僅出現均勻的彩虹色氧化膜且表面仍光滑平整，通常屬正常現象，不需立即汰換）


主管機關指南、國家標準與選購原則

為協助消費者正確選購不鏽鋼食品容器，政府主管機關與消費者保護華位已建立相關法規、國家標準（如臺灣CNS國家標準）及抽驗機制。以行政院消費者保護處曾進行的抽驗為例，雖然絕大多數合格樣品的重金屬溶出試驗均符合安全標準，但仍常發現部分產品存在「標示不符規定」或「材質成分不符合國家標準」的情形。

綜合主管機關與專家建議，選購不鏽鋼產品時，請掌握以下原則：

1.看標示：購買時仔細閱讀產品外包裝或本體鋼印。依據《食品安全衛生管理法》第26條規定，食品容器必須明確標示材質名稱、耐熱溫度及原產地等。優先挑選明確寫出「不鏽鋼304J或「不鏽鋼316」的產品。

2.摸外觀：檢查表面是否光滑、有沒有肉眼可見的焊接粗糙面、毛剌或裂縫。觸咸平滑代表工藝完整，鈍化膜覆蓋更均勻。

3.査品牌：拒絕購買來路不明、價格過度便宜的產品，選擇信譽良好的品牌與大型正規通路。

4.遵循建議使用步驟（新鍋開鍋與清洗）：新不鏽鋼鍋在出廠時，表面可能殘留少量黑色的工業拋光油。主管機關建議，新鍋啟用前應先以中性洗潔劑搭配溫水充分清洗，並以清水沖淨後再使用。日常清洗時，應避免使用鋼刷或高硬度菜瓜布，以免刮傷不鏽鋼表面並影響鈍化膜的完整性。建議使用柔軟海綿或不具研磨性的清潔工具清洗，以維持鍋具表面的保護層，降低金屬溶出或表面劣化的可能性。


▲日常清洗不鏽鋼鍋時，應避免使用鋼刷或高硬度菜瓜布，以免刮傷不鏽鋼表面並影響鈍化膜的完整性。
總體而言，不鏽鋼之亂真正的關鍵，其實不是標籤上的名字，而是材料是否符合標準、來源是否可靠。在選購與使用上，拋棄磁鐵與滴酸的迷思，認清國家標準，逕擇信譽品牌，並在刮傷與生鏽時果斷汰換。用科學的眼光看透材質本質，才能讓不鏽鋼真正成為廚房裡最讓人安心的得力助手。

參考文獻：
1.International Organization for Standardization (ISO). ISO 5832-1: Implants for surgery — Metallic materials — Stainless steel
2.ASTM International. ASTM A240/A240M Standard Spe函cation for Chromium and Chromium-Nickel Stainless Steel Plate, Sheet, and Strip.
3.經濟部標準檢驗局，不銹鋼產品（200系及304)簡易判定之研究。
4.《食品安全衛生管理法》第26條。
5.行政院消費者保護處(2014)，市售及學校不鏽鋼食用容器品質檢驗及標示査核結果。
6.Kuligowski, J., & Halperin, K. M. (1992). Stainless steel cookware as a source of nickel, chromium, and iron. Archives of Environmental Contamination and Toxicology, 23(2), 211-215.
7.Christensen, F. M., et al. (2008). Migration of metals from stainless steel cookware into food. Food Additives & Contaminants.

… 本文摘錄自 消費者報導 2026/10月 第546期
